直埋套筒補償器應用在管道上實現自由補償和安裝簡單
直埋套筒補償器應用在管道上實現自由補償和安裝簡單.
首先套筒補償器屬于一種補償元件,利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，波紋補償器也可補償管線、導管、容器等的軸向、橫向和角向位移，也可用于降噪減振，在現代工業中用途廣泛。

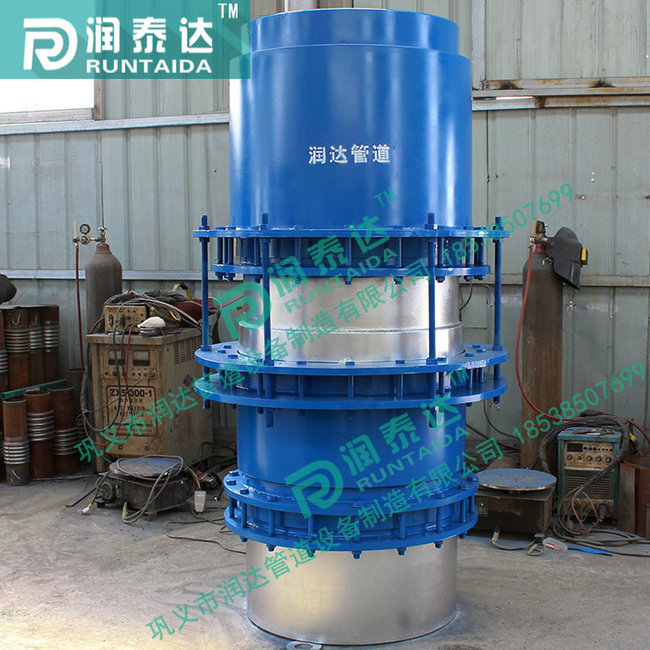

直埋套筒補償器是用在直埋管線上的膨脹原件。直埋式套筒補償器外殼及導向套簡在保護下實現自由伸縮補償．直埋套筒補償器是在波紋補償器原有的基礎上增加了防護措施，外邊的套筒可以自由伸縮，目前，在現代工業中直埋套筒補償器的使用是很廣泛的。其它性能跟普通波紋補償器相同。軸向內壓波紋補償器由一個波紋管和兩個端接管構成，端接管或直接與管道焊接，或焊上法蘭再與管道法蘭連接。波紋膨脹節上的拉桿主要是運輸過程中的剛性支承或作為產品予變形調整用，它不是承力件。
直埋套筒補償器主要適用于軸向補償，同時具有超強抗彎能力，所以不考慮管道下沉的影響。直埋套筒補償器外殼及導向套筒保護下實現自由伸縮補償，其它性能跟普通波紋補償器相同。使用時需要注意的是直埋套筒補償器要求在兩固定支座之間只裝一個波紋補償器，其補償器對支座作用力的計算與單式波紋補償器對支座作用力的計算相同，由于直埋內壓波紋補償器在管道上實現自由補償和安裝簡單等特點，因而深受工程設計及安裝使用者的歡迎。
套筒補償器的內套筒與管道連接,采用高性能自壓式動密封的原理與結構,它可以隨著管道的伸縮在外殼內進行自由滑動,能適應任何管道的密封要求.外殼與內套筒之間采用新型合成材料密封,能耐高溫,防腐蝕抗老化,適用溫度-40至150,特殊情況下可達350.既能保證軸向滑動,又能保證管內介質不泄漏.
套筒補償器設計了防拉斷裝置,可保證在其伸縮到極限位置時不被拉開,從而使整個管網運行的安全性大大提高.。
套筒補償器適用于介質工程壓力≤2.5MPa,介質溫度-40℃~600℃。
|
公稱直徑 DN |
管外徑×壁厚 DW×s |
補償量 ΔL |
安裝長度 Lmax |
填料室外徑 D |
重 量 Kg |
|
25 |
32×4 |
140 |
530 |
50 |
4.81 |
|
32 |
38×4 |
140 |
550 |
57 |
4.9 |
|
40 |
51×4.5 |
140 |
550 |
68 |
6.1 |
|
50 |
57×4 |
140 |
550 |
80 |
7.15 |
|
70 |
76×4.5 |
180 |
640 |
100 |
12.43 |
|
80 |
89×5 |
180 |
660 |
113 |
14.5 |
|
100 |
108×5 |
180 |
660 |
130 |
17 |
|
125 |
133×5.5 |
180 |
690 |
170 |
22.83 |
|
150 |
159×5.5 |
180 |
690 |
190 |
29.55 |
|
200 |
217×7 |
240 |
810 |
257 |
52.43 |
|
250 |
273×7 |
240 |
810 |
310 |
69.46 |
|
300 |
325×8.5 |
300 |
940 |
366 |
97.00 |
|
350 |
377×10 |
300 |
960 |
417 |
128 |
|
400 |
426×12 |
300 |
960 |
466 |
155 |
|
450 |
482×12 |
320 |
970 |
524 |
177.7 |
|
500 |
534×13 |
320 |
1010 |
573 |
213.28 |
|
600 |
636×14 |
340 |
1050 |
676 |
280.42 |
|
700 |
726×15 |
340 |
1080 |
768 |
358.23 |
|
800 |
826×16 |
360 |
1125 |
878 |
467.62 |
|
900 |
926×16 |
360 |
1125 |
980 |
553.8 |
|
1000 |
1026×16 |
360 |
1125 |
1082 |
647.44 |
