 潤泰達管道設備有限公司十年的從業經驗，積累了豐富的產品生產經驗，核心技術，更加奠定了“質量為首、精益求精”的經營思路。接下來我們?yōu)槟敿毥榻B下旋轉補償器的安裝注意事項：



   旋轉補償器是熱力管道熱脹方面的一種新型補償器，如圖所示圖（1） ，旋轉補償器的主要構造是有整體密封座、密封壓蓋、密封材料、大小頭、減少摩的定心軸承、旋轉筒體等構件組成，在熱力管道安裝的時候需要兩個以上成組，對應旋轉吸收管道的熱位移，這樣減少管道的應力，降低對管道的損耗。旋轉補償器在管道上安裝一般按照 150-500m 安裝一組（特殊情況可根據自然地形確定）有十幾種安裝形式，可以根據管道的走向來確定布置形式。采用補償器后，固定支架間距加大，為了避免管道段撓曲要適當增加導向支架。為減少管道運行的摩擦阻力，應在滑動支架上安裝滾動支座。

圖（1）

旋轉角度越大和力臂越長，其補償量越大。對于單個旋轉補償器來說，回轉角度是可以任意的，但由兩個旋轉補償器與力臂、管道組成連桿機構時，需要考慮這個機構是否會相碰或者卡死。熱膨脹時使旋轉角度小于90度，冷收縮時才能返回原來的位置。同時，旋轉時，還要克服摩擦力，要留出足夠的裕度，一般取20~45度，具體視其布置方式和管徑大小而定，管徑小時取較大值。同時，力臂較長時產生的橫向位移較大，可能會使管道產生彎曲破壞，必須引起注意。為了增加補償量，在安裝管道時，采用預變位的方法，及反方向旋轉所需角度的一半。因為旋轉補償器沒有波形膨脹節的疲勞壽命問題，可把旋轉角度的允許值提高一倍，這樣也可以減少魔摩擦力，增強管道的穩定性。旋轉補償器的優點是不產生內壓推力，沒有波紋管的剛度要求，可用較厚的厚度，特別適用于高壓力和大補償量的補償器。



   1.直管段受熱的熱膨脹量：

△x=α×L×（t2-t1）

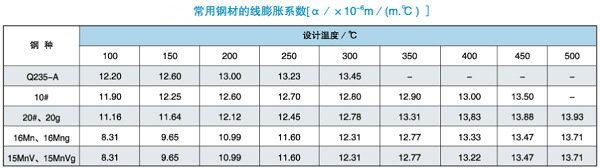

α—管材的線膨脹系數；L—直管段長度；t1—管道安裝設計溫度；t2—管道內介質溫度；常用鋼材線膨脹系數如下圖（2）：



圖（2）

   2.∏型組合安裝要點

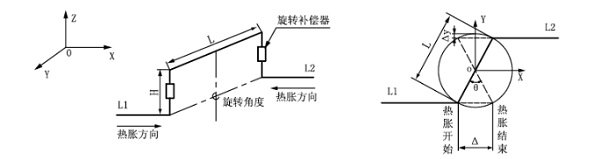

①∏型組合補償原理如下圖（3）：



圖（3）

   ②旋轉補償器臂高H：   H=2×1.5DN+產品長度（特殊情況可適當加長或縮短）



③旋轉補償器力偶臂L、旋轉角θ：

                                           L= △x/2Sin（θ/2）

                                          θ=2arcSin(△x/2L)

      安裝時如果空間條件允許，為了減小徑向擺動量和對固定支架的軸向推力，L值可適當取大些，旋轉角θ可適當取小。

      一般L臂長推薦取以下值:圖(4)

圖(4)

      旋轉角θ需滿足如下表格限制圖（5）



圖(5)

④徑向擺動量△y

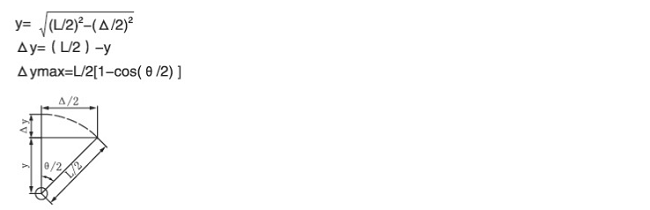

       ∏型組合在吸收熱膨脹時，當力偶臂旋轉到θ/2時，管道將出現較大的離心徑向擺動量△y，△y計算公式如下：圖（6）



圖(6)

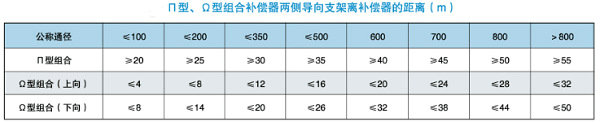

       △y過大對補償器正常運行造成危害，因此離補償器率先的導向支架的布置距離要加大，參加下表；同時必須在靠近補償器兩側管道下面安裝平面滑動支架，以承擔補償器級管道重量?！?span>y不宜超過80mm。圖（7）

圖(7)

      ⑤長距離補償導向支架間距：

       因旋轉補償器的補償量特別大，所以固定支架間距也隨之增大，其間距一般由設計管段的補償量大小決定，為避免長距離管道撓曲失穩，需在一定距離內安裝導向支架，同時為減小管段運行的摩擦阻力，在導向支架上應安放滾動支座，導向支架間距如下表：圖（8）



圖(8)

      ⑥旋轉補償器對固定支架產生的軸向推力FM圖（9）



圖(9)

     Mk—旋轉通摩擦力矩；L—旋轉臂長；θ—旋轉角；μ—管托與支架間摩擦系數；G—固定支架至補償器范圍內介質、管道、隔熱材料等重力。其中Mk見下表：圖（10）



圖(10)

    ⑦旋轉補償器預偏裝

       為減小旋轉補償器對固定支架的推力，應對旋轉補償器進行預偏裝，偏裝量m等于補償量△x的一半，及△x/2。



3.Ω型布置安裝要點：

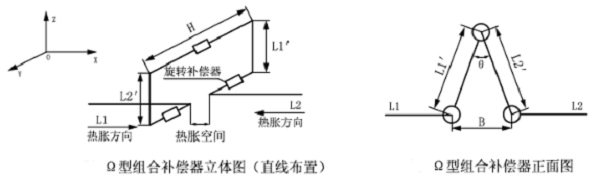

①Ω型布置原理： 圖（11）

圖（11）

   ②臂寬H：

H=2×(2×1.5DN+產品長度）



③補償間距B：

B=2LSin（θ/2）；L=B/2Sin（θ/2）；θ=2arcSin（B/2L）

設計時B存在一個較小值Bmin：

Bmin=△x+DW+δ+施工空間（一半取≥70mm）

DW—管道外徑；△x—兩側管道熱膨脹量和；δ—兩側管段單邊保溫層厚度之和



④其他：

       與Π型組合相同。
