煤氣管道中使用的波紋補償器的類型
煤氣管道中使用的波紋補償器主要包括以下3種類型：
(1)軸向型波紋補償器。它是一個波紋元件和兩個可與相鄰管道、設備相連接的接管(或法蘭)組成的撓性部件，主要用于直管段補償軸向位移。補償器設在兩固定支架之問，一端靠近一個固定支架。補償器不能約束管道壓力推力，壓力推力由其兩側的固定管架承受。

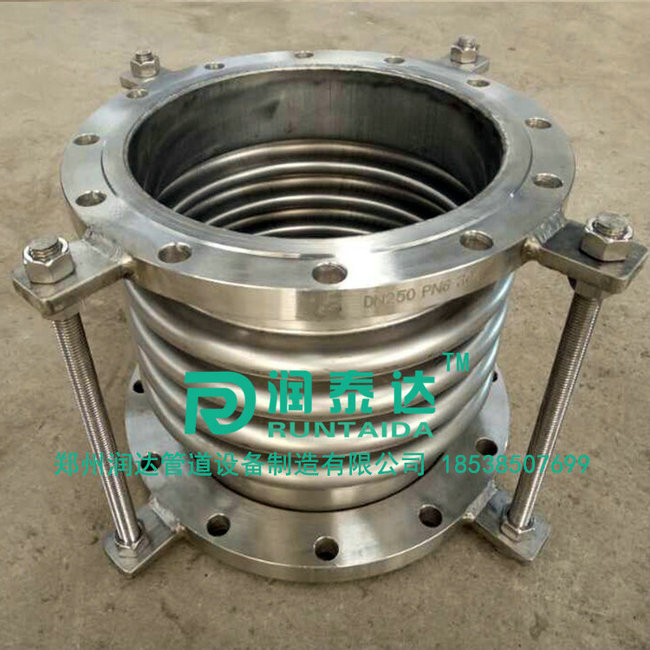

(2)拉桿型波紋補償器。它是由兩個相同波紋元件和兩個可與相鄰管道、設備相連接的接管(或法蘭)及一個中間管，一組能承受壓力推力組成的撓性部件，主要用補償橫同位移。補償器能約束管道壓力推力，固定管架可不考慮承受管道壓力推力。
(3)自由復式型波紋補償器。它是由兩個相同波紋元件和兩個可與相鄰管道、設備相連接的接管(或法蘭)及一個中間管組成的撓性部件，主要用于直管段補償軸向位移及橫向位移。
波紋補償器的優點是制作時采用先進的、對波紋管無損傷的整體一次液壓成型工藝。產品特點是尺寸精度高，使用壽命長，性能可靠，結構緊湊，補償量大，疲勞壽命長，承壓能力高，用材廣泛，在工程應用中，具有配管簡單，不用維修等特點，口徑大，耐溫高，有較強的抗應力腐蝕能力。但它也有不易解決的缺點：例如軸向型波紋補償器對固定支架產生壓力推力，造成固定支架推力大，從而造價高；另外波紋補償器管壁較薄不能承受扭力、振動，安全性差；設備投資高、設計要求嚴、施工安裝精度高、往往達不到預期壽命等一系列缺點。
