波紋補償器如何使用才能使壽命變長
你了解波紋補償器的分類嗎?你知道在什么情況下使用何種類型的波紋補償器嗎?
首先我們來介紹一下在補償器中比較重要的一種類型——軸向型，它主要的作用是用于補償軸向位移，同時也具有較強的補償角位移的能力。第二種橫向型，它也是主要用于吸收橫向位移和少量的軸向位移。其次就是角向型，這種類型的補償器它一般在使用過程中只能吸收單平面的角向位移。吸收位移時如果配合上兩個或三個角向補償器效果會更好。
那么，如何使用波紋補償器才能使其壽命變長?首先我們來看補償器的疲勞壽命設計是怎樣看出的?據了解，其壽命是由波紋補償器的失效類型以及原因分析可以看出，我們還知道波紋管的平面穩定性、周向穩定性和耐腐蝕性能都與其疲勞壽命是息息相關的。那么過低的疲勞壽命將會導致怎樣的后果呢?它會導致波紋管穩定性及耐蝕性能大大的下降。我們根據試驗的結果和使用的出來的經驗，用于供熱工程的波紋管疲勞壽命應不小于1000次。這樣才能使補償器的使用壽命變長。

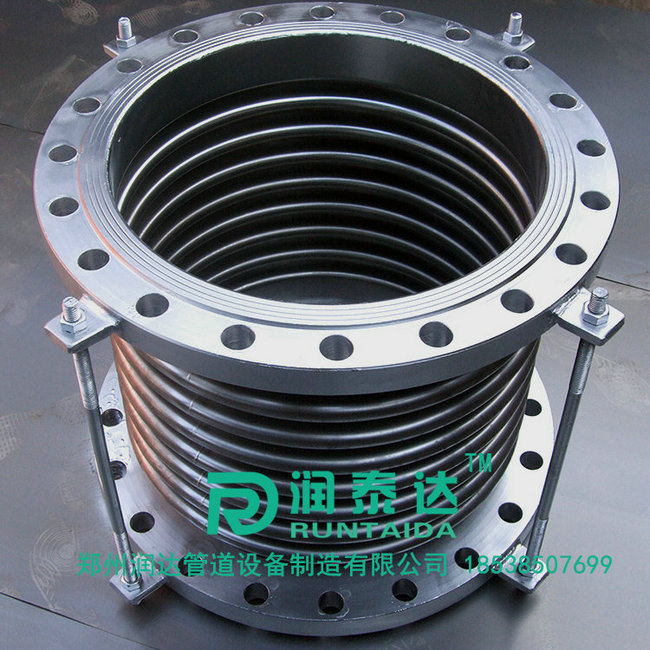

外壓波紋補償器又叫蒸汽管道補償器設計先進，結構合理，體積輕巧，裝卸方便，具有耐高、低溫，耐高壓，耐腐蝕，抗疲勞等特點。系列產品廣泛應用于石油、化工、鋼鐵、冶金、機械、交通、運輸、船舶、碼頭、建筑、橡膠、造紙、紡織、電力熱網、制藥、醫療等行業。
連接方式：分為法蘭連接和焊接兩種。直埋管道補償器一般采用焊接方式(地溝安裝除外)。
補償特點：主要吸收軸向位移，具有補償量大，保溫性能好，殘余介質可以排除等優點。
結構特點：由一個或多個波紋管通過中間接管串接在一起，兩端分別與內封板和封底板焊接后，再分別與通管外管相連、波紋管波數較多。
設計溫度：-20~+400 產品代號：YSZW 型號標注：YSZW 波紋管型式-連接形式 壓力-通徑-補償器。
|
通徑DN |
長度 |
波數n |
壓力等級Mpa |
波紋管有效面積 |
最大外徑尺寸 |
||
|
0.6 |
1.0 |
1.6 |
|||||
|
軸向補償量mm／剛度N／mm |
|||||||
|
50 |
432 |
10 |
41／231 |
39／255 |
37／286 |
81 |
Φ270 |
|
654 |
20 |
82／116 |
78／126 |
74／143 |
|||
|
65 |
488 |
10 |
41／231 |
39／255 |
37／286 |
82 |
290 |
|
756 |
20 |
82／116 |
78／126 |
74／143 |
|||
|
80 |
506 |
9 |
56／116 |
53／232 |
50／278 |
121 |
Φ308 |
|
789 |
18 |
112／98 |
106／116 |
100／139 |
|||
|
100 |
532 |
8 |
61／167 |
57／218 |
54／256 |
180 |
338 |
|
789 |
16 |
122／84 |
114／109 |
108／128 |
|||
|
125 |
616 |
8 |
82／278 |
78／301 |
75／320 |
257 |
Φ368 |
|
966 |
16 |
164／129 |
156／151 |
150／160 |
|||
|
150 |
950 |
8 |
124／125 |
112／154 |
89／330 |
535 |
450 |
|
1540 |
16 |
250／56 |
210／87 |
160／113 |
|||
|
200 |
950 |
8 |
130／155 |
100／126 |
70／409 |
779 |
Φ505 |
|
1550 |
16 |
250／75 |
200／113 |
160／205 |
|||
|
250 |
1080 |
8 |
161／111 |
130／162 |
105／378 |
1075 |
566 |
|
1800 |
16 |
320／51 |
260／94 |
201／119 |
|||
|
300 |
1090 |
8 |
161／138 |
130／194 |
100／338 |
1269 |
Φ600 |
|
1820 |
16 |
320／54 |
260／100 |
200／168 |
|||
|
350 |
1090 |
8 |
165／165 |
132／221 |
99／438 |
1619 |
|
|
1820 |
16 |
320／71 |
250／121 |
200／218 |
|||
|
400 |
1110 |
8 |
162／164 |
132／290 |
101／468 |
2008 |
Φ710 |
|
1840 |
16 |
310／76 |
251／145 |
190／268 |
|||
|
450 |
1110 |
8 |
152／131 |
124／339 |
100／532 |
2428 |
768 |
|
1840 |
16 |
301／81 |
251／170 |
190／245 |
|||
|
500 |
1475 |
6 |
190／180 |
150／515 |
150／765 |
3473 |
Φ975 |
|
2450 |
12 |
371／90 |
300／175 |
300／298 |
|||
|
600 |
1540 |
6 |
195／231 |
150／754 |
140／756 |
4766 |
Φ1090 |
|
2540 |
12 |
391／121 |
290／364 |
280／480 |
|||
|
700 |
1540 |
6 |
200／222 |
155／601 |
150／832 |
6068 |
Φ1190 |
|
2540 |
12 |
400／112 |
300／400 |
290／478 |
|||
|
800 |
1540 |
6 |
201／200 |
164／497 |
150／897 |
7528 |
1290 |
|
2540 |
12 |
400／135 |
321／451 |
299／583 |
|||
|
900 |
1605 |
6 |
220／206 |
230／635 |
220／765 |
9328 |
Φ1460 |
|
2685 |
12 |
430／154 |
460／337 |
442／388 |
|
||
|
1000 |
1605 |
6 |
220／356 |
230／615 |
220／763 |
11118 |
1560 |
|
2685 |
12 |
430／268 |
460／303 |
442／418 |
|||
|
1100 |
1605 |
6 |
210／273 |
230／654 |
221／754 |
13066 |
Φ1660 |
|
2685 |
12 |
428／187 |
460／347 |
442／601 |
|||
|
1200 |
1605 |
6 |
210／308 |
230／757 |
221／832 |
15170 |
1760 |
|
2685 |
12 |
420／104 |
460／488 |
443／601 |
|||
|
1300 |
1605 |
6 |
220／356 |
230／864 |
221／864 |
17432 |
Φ1860 |
|
2685 |
12 |
410／132 |
450／432 |
435／626 |
|||
|
1400 |
1605 |
6 |
212／398 |
231／645 |
226／889 |
19851 |
1960 |
|
2685 |
12 |
410／198 |
450／466 |
430／665 |
|||
|
1500 |
1605 |
6 |
201／321 |
230／978 |
220／984 |
22427 |
Φ2060 |
